Vytvorenie štandardov k montáži prírubových spojov

Skúsenosti prevažne z rafinérií ukazujú, že zvýšenie spoľahlivosti a bezpečnosti prírubových spojov môžeme dosiahnuť pomocou ich rozdelenia do jednotlivých kategórií. V nadväznosti na tieto kategórie je následne potrebné vytvoriť štandardy s nastavenými postupmi montáže a požiadavky na materiál, personál, vybavenie atď.

Stanovenie kritérií, ktoré ovplyvňujú zaradenia prírubových spojov do jednotlivých kategórií je individuálne pre každý podnik. Spoločným menovateľom môže byť napríklad, že daný spoj a jeho netesnosť ovplyvní výrobu prípadne bezpečnosť prevádzky, alebo mal daný spoj už v minulosti problém s opakovanou netesnosťou.

V prvej fáze je potrebné stanoviť kritériá, na základe ktorých budú definované konkrétne kategórie. Tieto kritériá sa najčastejšie určujú s ohľadom na kombináciu prevádzkového tlaku a teploty.

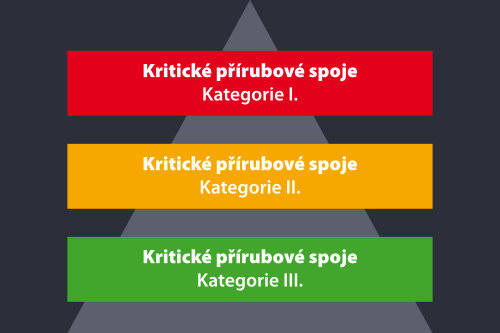

Najviac sa osvedčilo rozdelenie do troch kategórií, ktoré Vám predstavíme v nasledujúcich riadkoch.

Kritické prírubové spoje - kategória I.

Najčastejšie ide o prírubové spoje zariadení, napríklad výmenníkov, reaktorov, kotlov a pod.. Dlhodobá prax preukázala, že opakujúca sa netesnosť dôležitých prírubových spojov spadajúcich do kategórie I. sa podarilo dlhodobo a spoľahlivo utesniť realizáciou tzv. komplexným riešením.

Komplexná služba obsahuje:

• Návrh riešenia tesnosti prírubového spoja
• Výpočet uťahovacích momentov podľa EN 1591-1 s preukazom tesnosti
• Dodávka navrhnutého tesnenia a spojovacieho materiálu vrátane systému mazania
• Riadené uťahovanie montážnymi pracovníkmi vyškolenými podľa EN1591-4

V rámci komplexného riešenia má jeden dodávateľ pod kontrolou celý vyššie popísaný proces a nesie zodpovednosť za tesnosť prírubového spoja.

Kritické prírubové spoje – kategória II. a III.

Kritéria pre tieto kategórie môžu byť rôzne. Prevažne sa jedná o normalizované spoje DN PN. Tieto spoje sú najčastejšie realizované v rámci bežných montážnych a údržbárskych činností. Ale aj pri týchto by sme odporúčali mať vypočítané uťahovacie momenty a stanovené štandardy pre ich montáž,

Tento prístup k riešeniam prírubových spojov sa v dnešnej dobe stále častejšie uplatňuje aj v ďalších priemyselných odvetviach ako energetika, papierenský priemysel, farmácie a pod. Už viac ako 30 rokov pomáhame našim zákazníkom s riešením tesností kritických prírubových spojov.

S našimi zákazníkmi najčastejšie spolupracujeme na komplexných riešeniach prírubových spojov v kategórie I. V nemalej miere sa ale tiež zaoberáme s výpočtami uťahovacích momentov a napríklad so supervíziou prírubových spojov v kategórii II. a III.

Výsledná spoľahlivosť takto realizovaných spojov jednoznačne preukázala svoje opodstatnenie a inšpirovala mnoho zákazníkov k zmene v ich uvažovaniu.

Naše skúsenosti sú Vám k dispozícii pri stanovovaní kritérií, ktoré vedú ku kategorizácii prírubových spojov.

Na stránkach Najčastejšie riešime predstavujeme na príkladoch, že spoľahlivé riešenia tesností prírubových spojov je otázkou vzájomne sa ovplyvňujúcich faktorov.
